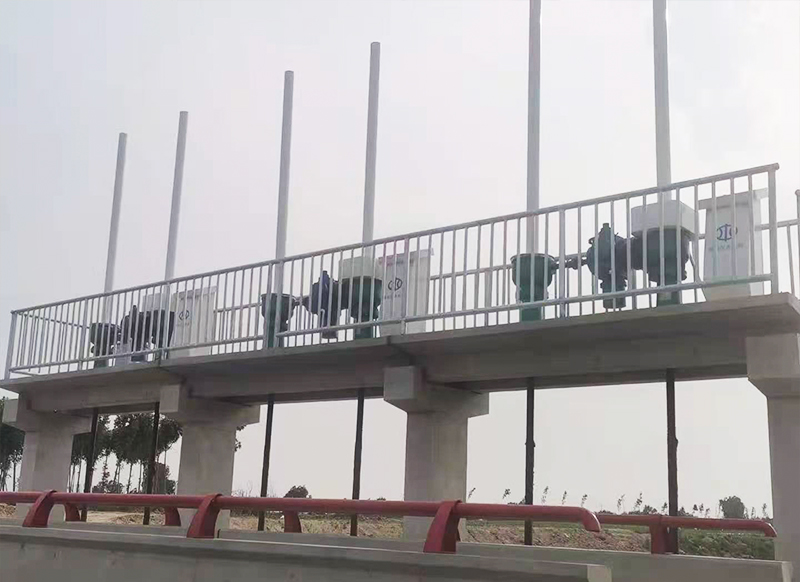

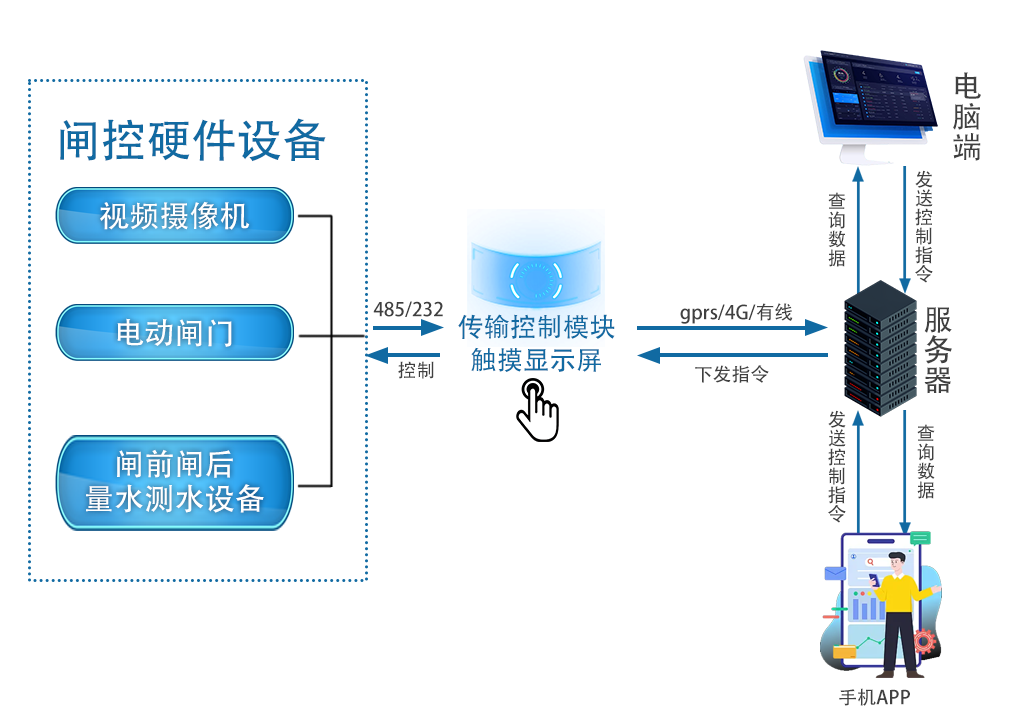

系統結構主要包含閘控硬件設備、傳輸模塊、服務器端、用戶使用端四部分組成。
閘控硬件設備：包含電動閘門、閘前閘后量水測水設備、視頻攝像機等設備，屬于停水放水、基礎數據采集、和視頻監視的基本硬件設施。
傳輸控制模塊：是通過局域網將數據采集上來和對閘門進行控制，本地進行少量存儲及通過觸摸顯示屏顯示當前閘門開度、閘前水位、閘后水位、瞬時流量等基礎數據。
服務器端：所有數據的接收、計算、轉發、存儲、邏輯操作的中心。
用戶使用端：分為電腦端和手機APP端，用戶使用端可以查詢當前閘門的基礎數據、發送遠程控制閘門升降停指令。
閘門測控軟件平臺

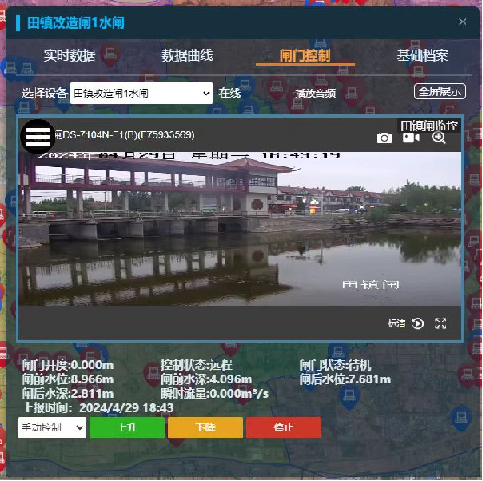

閘門測控可通過電腦端平臺及手機APP端遠程監測與控制閘門，通過平臺可實時監控現場視頻，閘門開度、閘前閘后水位流量、閘門運行狀態、故障信息、預警信息等數據，確認權限后可實時控制閘門升降，便于管理人員遠程操作與數據查看。
硬件配置

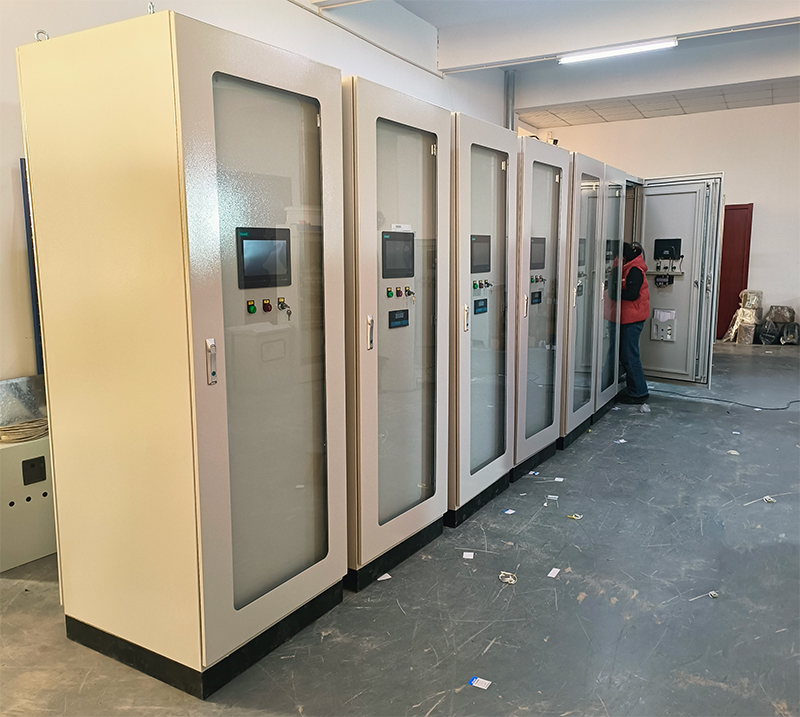

閘門測控柜
閘門控制柜作為現場閘門控制主要執行設備，支持現地、遠程、自動、遙控等多種控制方式
1、現地∶指在閘門所在現場的閘室內放置有閘門監控柜，監控柜設置有閘門控制用的升降停按鈕和控制權限切換開關，在現場具備開機條件下，按下升降停按鈕可以使控制回路動作，從而使閘門做相應的運動。
2、遙控：切換到遙控可以通過手持遙控器對閘門進行控制，在室外50米范圍內對閘進行遙控，保證操作人員安全。
3、遠程：用電腦端軟件和手機端APP對閘門進行遠程控制。
4、自動：可以通過閘前閘后水位、流量等數據對閘門開度智能調節，自動控制閘門。

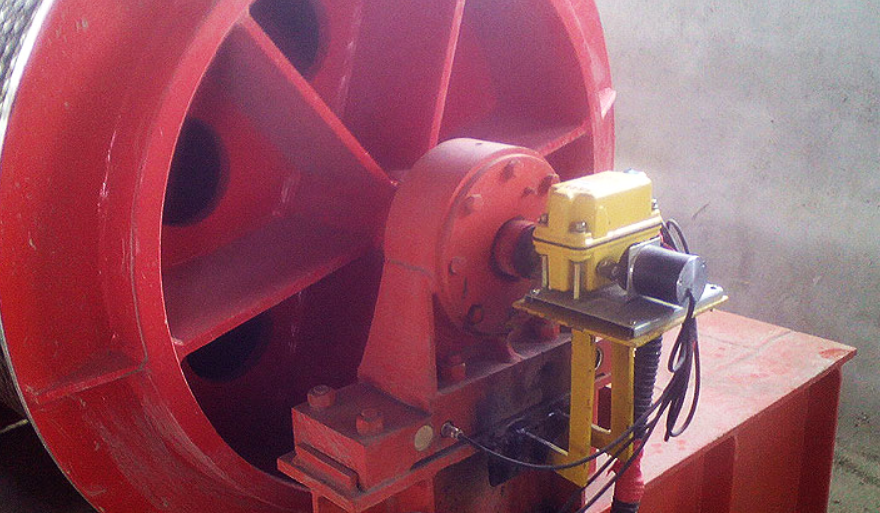

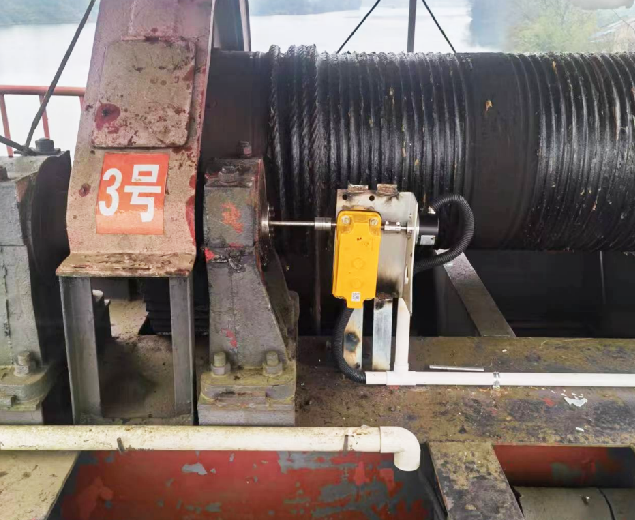

閘位計
閘位計采用光電絕對值編碼器，在內部以精密的變速機構制造而成。通過檢測啟閉機旋轉圈數及角度換算出閘門開度，為自動控制提供數據支撐。通過調節限位行程開關實現閘門限位自動停止，避免閘門過度調節引發事故。
