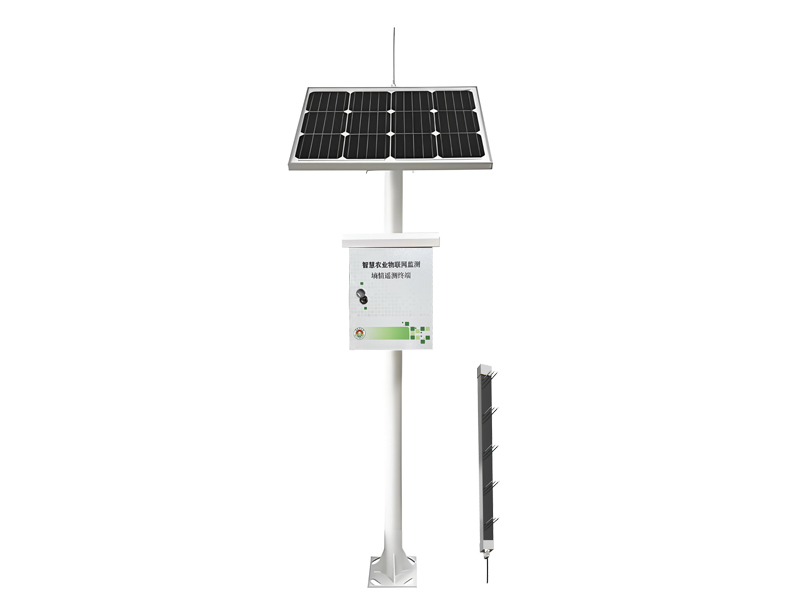

多層土壤墑情監測站
立即咨詢
產品類型:多層土壤墑情監測站
型號規格:
更新時間:2025.3.5
立即購買
產品概述
產品規格
資料下載
常見問題QA
視頻資料


一、產品概況

多層土壤墑情監測站主要用于監測土壤中的水分含量、溫度以及其他相關參數(如電導率等),為農業生產提供精準的土壤墑情數據。它采用多層立體或管式設計,能夠在土壤的不同深度設置多個監測點,全面了解土壤水分的垂直分布規律。通過實時監測和數據分析,幫助農民和管理人員科學決策,提高灌溉效率,優化施肥策略,促進作物健康生長。

二、產品參數

參數名稱

參數值

土壤水分測量范圍

0%~100%

土壤水分分辨率

0.1%

土壤水分測量精度

±2%(0~50%量程內)

土壤溫度測量范圍

-50℃~+80℃

土壤溫度分辨率

0.1℃

土壤溫度測量精度

±0.2℃

采集周期

1~30分鐘

存儲容量

>2年

工作溫度

-50℃~+80℃

存儲溫度

-50℃~+80℃

供電方式

太陽能供電/市電

通訊方式

RS232、RS485、USB、GPRS(無線)等

傳感器啟動時間

60秒

傳感器功耗

0.26W左右

三、產品功能

多層監測:能夠在土壤的不同深度(如10cm、20cm、30cm等)設置多個監測點,分別監測各深度的土壤墑情。

實時監測:采用高精度傳感器,能夠?qū)崟r(shí)采集和傳輸土壤水分、溫度等數據。

遠程監控:支持通過無線通訊方式將數據傳輸至云端服務器或用戶終端,實現遠程監控和管理。

數據分析:配套的數據處理軟件能夠?qū)Σ杉降臄?shù)據進行智能化分析,生成直觀的圖表和報告,為農業生產提供科學指導。

預警功能:當土壤墑情出現異常時,系統能夠自動發出預警信息,提醒用戶及時采取措施。

四、應用場景

農業生產:廣泛應用于農田果園、蔬菜基地等農業生產場所,幫助農民和管理人員精準掌握土壤墑情,科學制定灌溉和施肥計劃,提高作物產量和品質。

環境保護:在生態保護區、土地修復區等環境監測區域安裝設備,實時監測土壤環境狀況,為環境保護和土地修復提供科學依據。

水資源管理:通過精準監測土壤水分,為水資源管理提供重要數據支持,幫助制定合理的水資源分配和管理計劃。

氣象研究:長期積累土壤墑情數據,分析土壤濕度與氣溫、降水等氣候因素之間的關系,為氣候變化和極端天氣事件的研究提供支持。

科研教育:為農業科學、土壤科學、環境科學等學科的研究提供精準的數據支持,同時也是相關教學和實驗的重要工具。
