一、產品介紹
智能云灌水電雙計測控終端集成GPRS通訊，RF射頻卡刷卡灌溉、計電計水計時于一體的多功能灌溉控制器，內置LCD點陣液晶可顯示漢字、英文、數字、圖形等內容，方便用戶使用。內置語音芯片，在刷卡或出現異常情況下進行語音播報。采用4G模塊，內置基站定位，開機自動上傳定位信息。在已有記電的基礎上，新型控制器集成了多種計費模式：計時、記電、記水。預留RS485接口，脈沖接口可配置選擇不同廠家不同型號的流量計，目前可接入型號有開創超聲波流量計、力創超聲波流量計、開封百特電磁流量計、大連超聲波流量計、消防熱表、匯中卡片流量計及所有型號渦輪流量計。新型控制器具備擴展采集器功能，可接擴展模塊采集機井管道壓力、井水水位、土壤濕度、土壤溫度、現場可刷卡顯示采集信息，后臺也可實時查看所有信息。

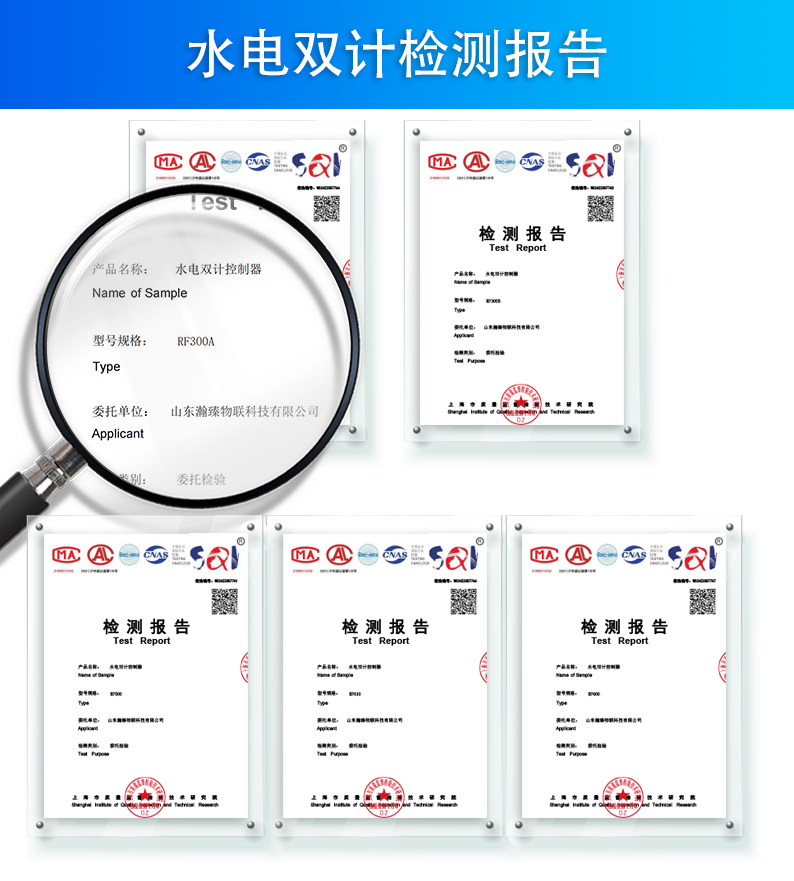

二、檢測報告
三、嚴格出貨流程
四、產品參數
| 參數 | 參數值 | |
| 基本參數 | 網絡 | 支持移動 LTE Cat-1 |
| 支持聯通 LTE Cat-1 | ||
| 支持電信 LTE Cat-1 | ||
| 電源 | 供電范圍 7V～30V ，推薦值 12V/1A | |
| 工作電流 | 平均 21mA～50mA， 最大：54mA（12V） | |
| SIM 卡/USIM 卡 | 3FF 規格（中卡）尺寸15mm*12mm | |
| USB 接口 | Micro USB 口，USB 2.0 High speed | |
| UART 接口 | 支持 RS485/RS232 端子接口，波特率 1200～460800（bps） | |
| 天線接口 | SMA 外螺內孔 | |
| 頻段 | LTE-TDD | Band 34/38/39/40/41 |
| LTE-FDD | Band 1/3/5/8 | |
| 數據 | LTE-TDD | 上下行配比 1：最大 6Mbps (DL)/最大 4Mbps (UL) 上下行配比 2：最大 8Mbps (DL)/最大 2Mbps (UL) |
| LTE-FDD | 最大 10Mbps (DL)/最大 5Mbps (UL) | |
| 輸出功率 | LTE-TDD | Class3(23dBm+1/-3dB) |
| LTE-FDD | Class3(23dBm±2dB) | |
| 軟件功能 | 配置模式 | 上位機、Web 可視化配置 |
| 網絡協議 | TCP/UDP/HTTP/MQTT/DNS | |
| 網絡通道數量 | 6 | |
| 特色功能 | 域名解析 DNS | 支持 |
| 心跳包機制 | 支持自定義心跳包/支持 imei、muid、imsi、iccid、csq 心跳包 | |
| 注冊包機制 | 支持自定義注冊包/支持 imei、muid、imsi、iccid、csq 注冊包 | |
| DFOTA 差分升級 | 支持 | |
| CDN 加速 | 支持 | |
| 基站定位 | 支持 | |
| 內網穿透 | 采用 MQTT 連接的方式實現設備串口和 PC 端數據傳輸 | |
| MODBUS 功能 | 支持 Modbus RTU 協議的自動讀寫、轉換，上傳 json 到服務器 | |
| 通信制式 | 4G | |
| 聯網方式 | 移動4G/3G、聯通4G/3G、電信4G | |
| 適用地區 | 中國 | |
| 適用頻段 | LTE-FDD：B1/B3/B5/B8 | |
| LTE-TDD：B34/B38/B39/B40/B41 | ||
| 發射功率 | LTE-TDD：Class3(23dBm+1/-3dB) | |
| LTE-FDD：Class3(23dBm+-2dB) | ||
| LTE特性 | 支持Cat.1 | |
| 支持VOLTE | ||
| 支持1.4~20MHz射頻帶寬 | ||
| LTE-FDD：最大上行速率 5Mbps，最大下行速率 10Mbps | ||
| LTE-TDD：上下行配置2 最大上行速率 2Mbps，最大下行速率 8Mbps | ||
| LTE-TDD：上下行配置1 最大上行速率 4Mbps，最大下行速率 6Mbps | ||
| 網絡協議 | 已支持： TCP/UDP/PPP/FTP/HTTP/NITZ/CMUX/NDIS/NTP/HTTPS/PING/FTPS/FILE/MQTT 開發中： SMTP/SMTPS／MMS／DTMF | |
| 靈敏度表 | GSM-900M:-110dBm GSM-1800M:-109.5dBm | |
| FDD-B1:-99dBm(10M) FDD-B5:-99dBm(10M) | ||
| FDD-B3:-98dBm(10M) FDD-B8:-98dBm(10M) | ||
| TDD-B34:-99dBm(10M) TDD-B38:-98dBm(10M) | ||
| TDD-B39:-98dBm(10M) TDD-B40:-98dBm(10M) | ||
| TDD-B41:-98dBm(10M) | ||
| 無線功耗 | 休眠電流：3.17mA | |
| 工作電流：13.28mA | ||
| 溫度范圍 | 正常工作溫度：-35℃-+70℃ | |
| 極限工作溫度：-40℃-+85℃ | ||
五、主要功能
（1） 云端管理：設備配套WEB云端管理頁面，同時配有手機APP以及微信小程序來遠程管理設備、配置參數等功能。
（2）遠程升級：支持FOTA遠程固件升級，內部固件可以隨時遠程升級，也可以通過APP配置，不需要現場配置，方便后期維護。
（3） 多種接口：485接口 232接口 模擬量接口 開關量接口。
（4）遠程控制：利用電腦、手機等遠端遙控設備通過通信網絡將控制指令傳送到近端控制器。
（5）工業標準：專門為工業無線遠程數據傳輸應用開發的一款基于4G蜂窩網絡通信終端、主要針對氣象、環保、水利、水文、農業、交通等行業部門的工業應用；
（6） 精簡設計：去除普通RTU冗余復雜的功能，只保留最常用的功能，并且將遠程升級與遠程配置作為首要功能，讓用戶不需要繁瑣的設置，現場接線安裝。
（7）雙重WDT：模組內部支持軟件看門狗技術同時集成硬件看門狗技術，能夠保證設備穩定運行。
（8）支持多主站：支持服務器多中心上報。
（9）云端管理：設備配套WEB云端管理頁面，同時配有手機APP以及微信小程序來遠程管理設備、配置參數等功能。
（10）遠程升級：支持FOTA遠程固件升級，內部固件可以隨時遠程升級，也可以通過APP配置，不需要現場配置，方便后期維護。
（11）流量卡管理：設備支持讀取SIM信息，并且通過云端管理平臺對接移動、聯通、電信平臺，用戶可以隨時查看設備流量卡的適用情況，并且支持續費充值。
（12）同步存儲：內部集成固態存儲器，可以定時保持數據到本地存儲器，另外本地數據也會同時保存到云端數據庫，數據自動同步。
（13）內置協議：內置多個廠家的通信協議，無需調試與配置，如雷達流量計、電磁流量計、超聲波水位計等。
（14） 時鐘同步：支持NTP網絡時鐘同步，無需人工設置。
（15）上報方式：支持定時上報、事件上報、以及應答上報等方式。
（16）擴展功能：預留TYPE-C升級與調試接口，可現場調試與升級固件 ，也可通過平臺進行遠程實時升級固件。
（17） 信號接口：支持485、支持模擬量、支持脈沖以及開關量，同時支持繼電器。

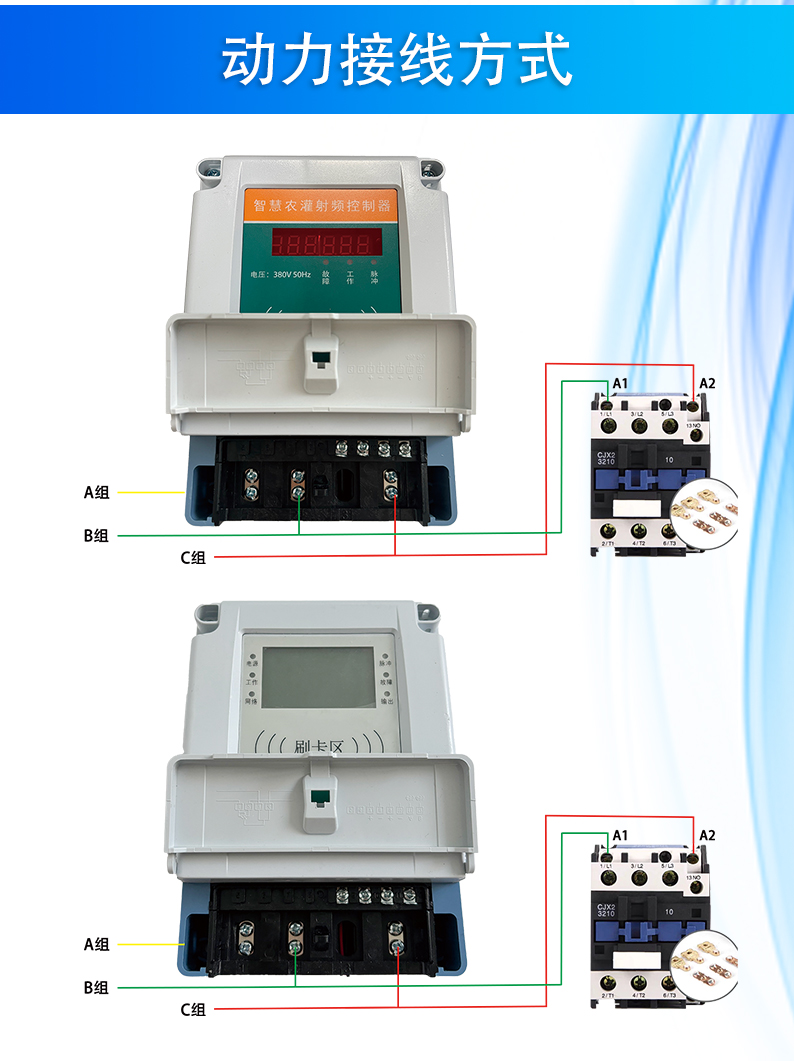

六、動力接線方式

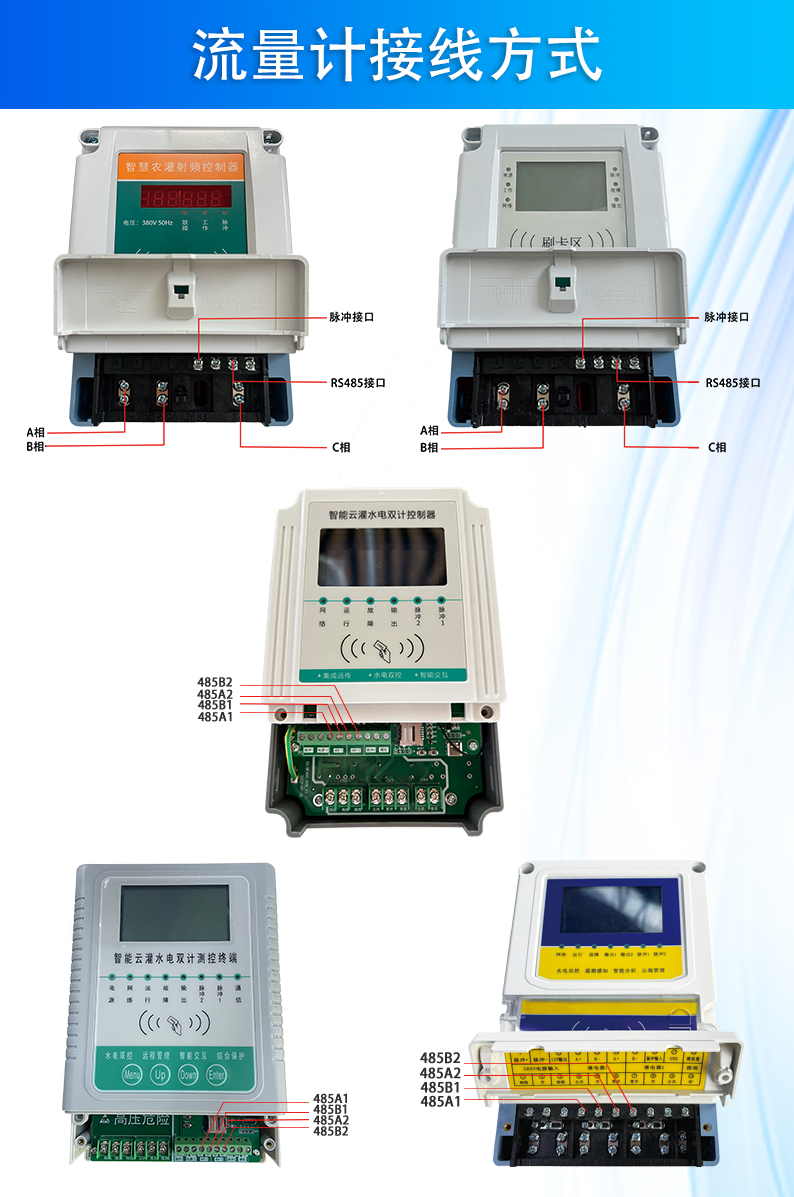

七、流量計接線方式
